啥米是圖根點?

  圖根點(如圖1)是地籍測量控制點的一種,每個點位都有其編號及坐標,下次走在路上看到地面上各式各樣的標誌時,請放慢腳步看一下,它有可能就是圖根點喔!

圖根點有多重要?

  測量員外業測量前,透過土地登記複丈地價地用電腦作業系統WEB版(以下簡稱WEB版)地籍圖(如圖2)尋找距離測量地號最近之圖根點,測量當天則以圖根點作為起始基準架設經緯儀,依各類作業程序辦理土地鑑界、土地分割等各項複丈案件,由此可見圖根點之重要。但圖根點常因道路修補、挖設下水道、馬路拓寬等工程開發,或一般民眾不知道圖根點的重要性,反而視其為絆腳石而任意破壞,使得圖根點滅失頻繁發生。

圖根清理計畫緣起

  當測量員到達測量現場才發現事前在WEB版上看到之圖根點已經滅失了,或是被掩蓋難以發現,需額外耗費許多時間尋找附近尚存的圖根點,因而增加了民眾等待時間。為了改善WEB版地籍圖上之圖根點與現況不相符的情形,爰訂定圖根清理計畫,由測量員主動且定期清查轄區內圖根點,藉此縮短現場測量時間,提升外業施測效率,進而提升為民服務品質。

圖根清理作業方式
1.實地勘查

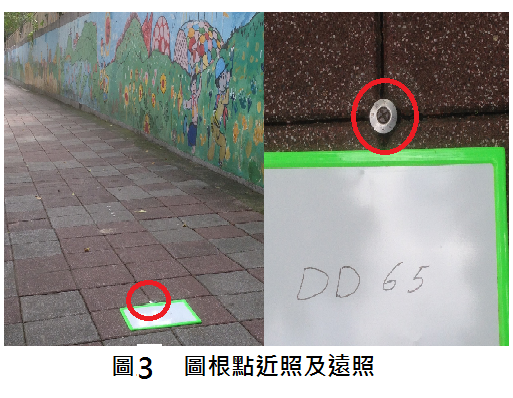

圖根清理以大段為單位,外業小組實地勘查作業範圍內所有圖根點存在或滅失情形,存在之圖根點拍照(如圖3),以利後續製作成果表;滅失之圖根點則加以註記,並每週回報予管理人員。

2.資料彙整

管理人員彙整後,於WEB版中刪除已滅失之圖根點,使WEB版與現況相符,另於滅失嚴重區域補設導線補助點。
3.存檔並集結成冊

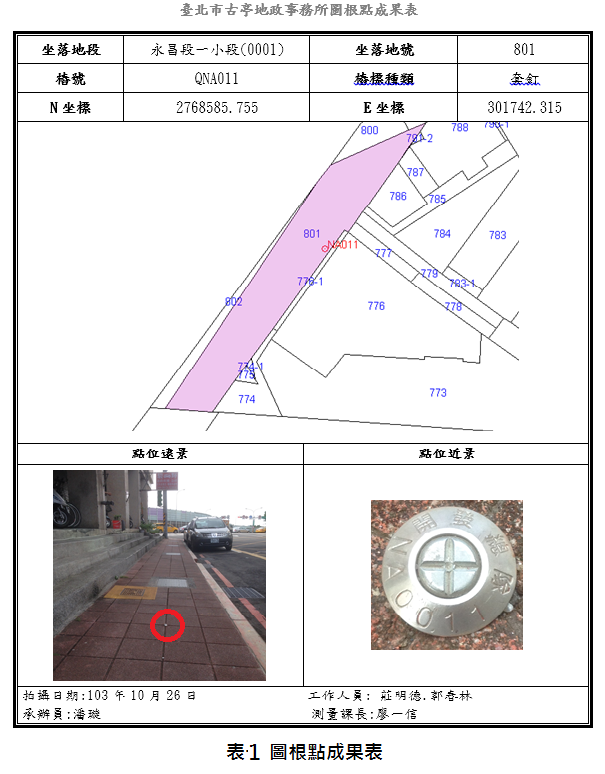

另外業小組將存在之圖根點照片和點位資料建檔,依坐落地段、地號、樁號、樁標種類、坐標等相關資料製作成「臺北市OO地政事務所圖根點成果表」(如表1),置於專區(如圖4),並存入平板電腦,供外業測量同仁使用。

圖根清查的好處?

  1. 圖地相符:經測量員實地仔細清查圖根點後,WEB版中圖根點與現況即可相符。
  2. 快速尋點:另測量員外業前可先至圖根及導線補助點專區,透過近照及遠照了解欲使用圖根點粗略位置。
  3. 查詢快速:將圖根點成果表電子檔存入平板電腦,外業測量時便可以直接從平板電腦中查詢圖根點相關資料及位置。
  4. 成果交流:每半年將清查成果分享予臺北市政府地政局土地開發總隊(以下簡稱總隊),可以避免總隊重複清查,並且更新臺北市控制測量成果管理系統(http://cp.taipei.gov.tw/cp/default.aspx)圖根點資料,民眾可以藉由此網站查詢住家附近哪裡有圖根點喔!

清查圖根點不僅減少測量員尋找圖根點時間,還可以縮短民眾測量案件等待時間(平均1件約縮短30分鐘),加速測量案件辦理流程喔!
