發表時間 2017/03/13 11:45
閱讀人數 440
作者 吳亞璇
「控制測量」是指進行測量工作前,先於施測區域周圍及內部選定數個點位,並以精密測量儀器測定點位的坐標位置,這些點位統稱為「控制點」,為後續所有測量作業的依據。

東西南北在哪裡

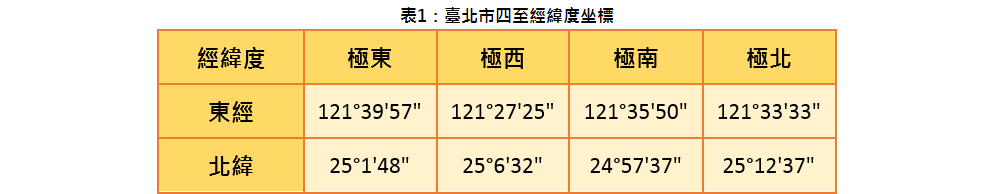

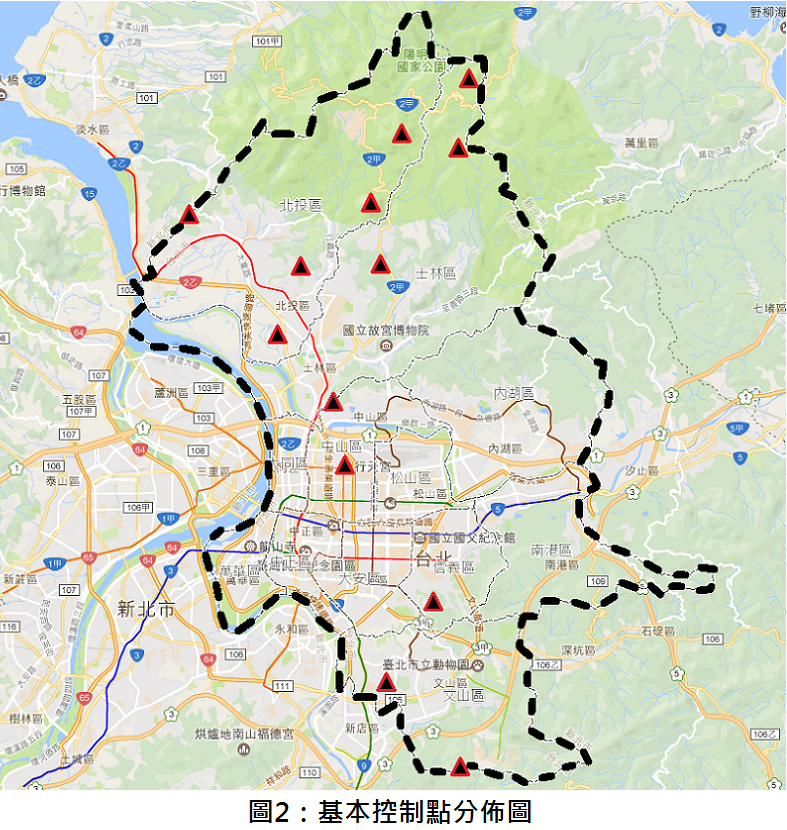

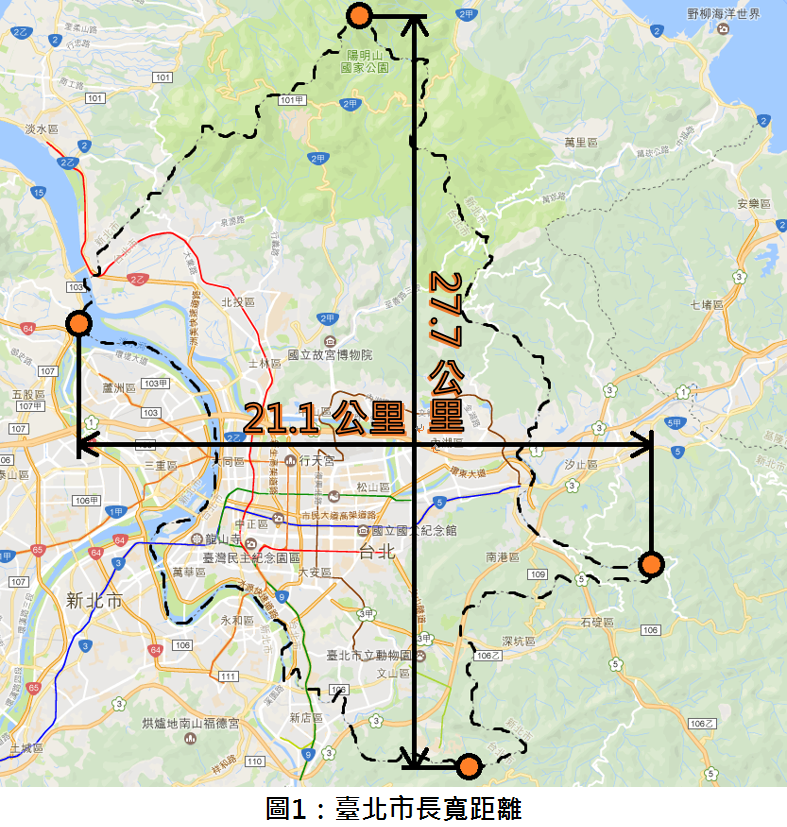

控制點既為測量作業的依據,其佈設的位置首先當然要考量作業範圍的需求,而臺北市究竟有多大呢?本市市界北至陽明山國家公園內,南至十六分山,東臨近鹿窟事件紀念公園,西位於淡水河中央分界(見表1),寬度約21.1公里,長度約27.7公里(見圖1),目前設置有基本控制點計13點(見圖2)。

山頂?山底?

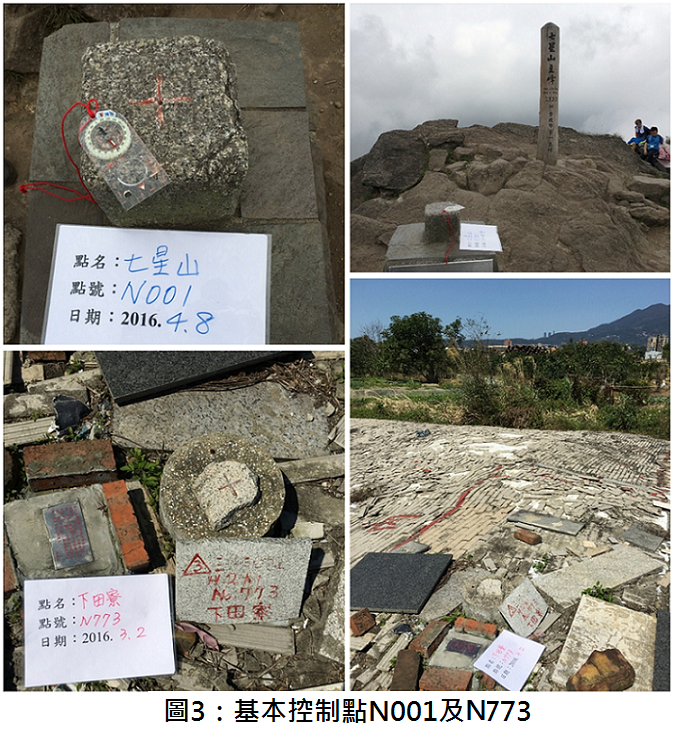

基本控制點做為測量的基準,選點作業有數項原則,例如點位分佈均勻、通視良好、地質穩固等條件,因此多數控制點位分佈坐落本市各山頂,最為耳熟能詳的基本控制點之一,就是坐落七星山主峰上的基本控制點(原一等衛星控制點)「N001」,為本市位置最高的基本控制點,高程約1,139公尺;與之相反,本市最低的基本控制點為「N773」坐落北投區八仙段一小段289地號土地上,高程僅22公尺(見圖3)。

七星山步道控制點找一找

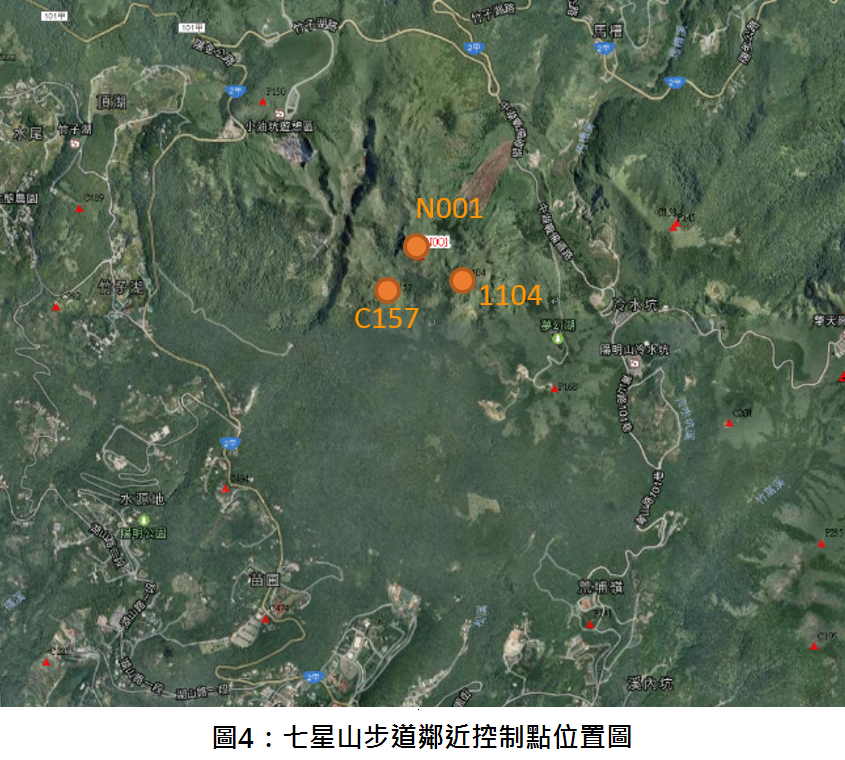

控制點設置同時要考量交通易達,方便供測量與各界應用,因此亦有不少點位臨近登山步道,以七星山為例,沿途風景幽美,自小油坑遊憩區漫遊上山,硫磺谷岩層裸露,白煙裊裊終年騰昇,順著七星山步道行走,欣賞壯闊山景、沐浴芬多精之餘,不妨來找一找這些重要的控制點標石,除了七星山主峰的「N001」外,尚有東峰上的「1104」及南峰上的「C157」(見圖4)。


點位查詢簡易又快速

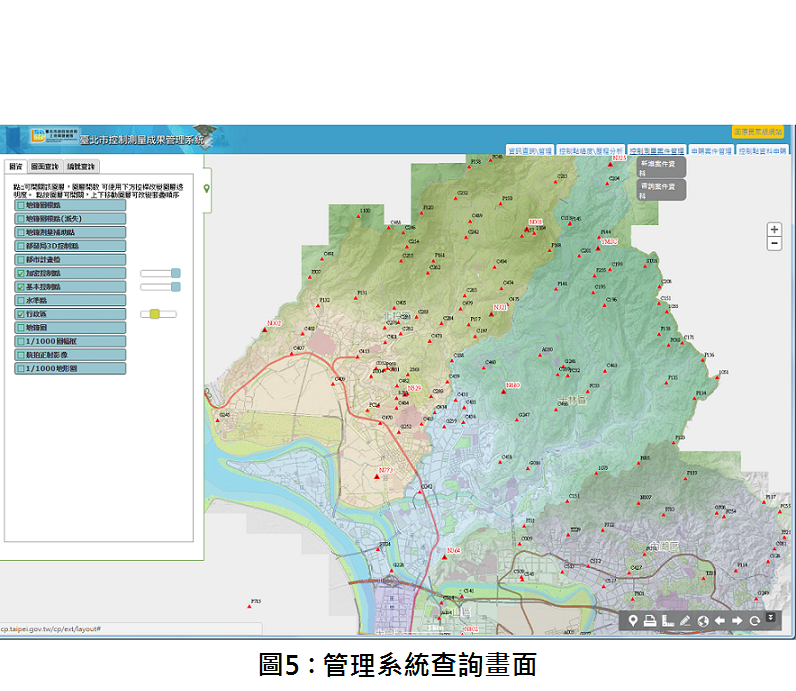

想要找尋其餘的基本控制點,或者是加密控制點、圖根點 (想知道這些點位名稱代表什麼嗎?歡迎參考第六期主題報導『孟子曰:「夫仁政,必自經界始」』)等政府單位所使用的測量基準,可利用臺北市控制測量成果管理系統(以下簡稱管理系統)簡易快速的查詢。此系統是由臺北市政府地政局土地開發總隊所建置,結合多種類型的控制點資訊、多元的定位方式,提供民眾查詢、資料匯出及量測等功能(見圖5),並於106年3月24日再推出圖根點資料線上申請、核發及多元付費等新功能項目,便利民眾之餘,亦達成智慧開放政府的目標。


圖根點覆蓋佈全市

比起基本控制點及加密控制點,走在路上最常遇到的還是「圖根點」,為控制點種類之一,依據較高等級之基本控制點及加密控制點,採用導線測量、衛星定位測量等方式測設分佈較密之點位,為辦理土地鑑界、土地分割等各式地籍測量之依據。
每隔百公尺便有釘設的圖根點,密密麻麻佈滿整個臺北市(見圖6),按照管理系統內建置的資料統計,總計有50,775支,各行政區控制點數量及密度如下(見表2):

控制點維護好,產權沒煩惱

控制點是各項測量引用之根據點,但由於經濟繁榮進步、工程建設頻繁,或一般民眾認識不足任意破壞,再加上天然災害造成地形、地物變遷等因素,導致遺失、毀損情形嚴重,影響各項測量作業甚鉅。為使本市控制點得以永續保存,並教育大眾了解控制點意義及重要性,藉此建立愛護及維護控制點觀念,本府地政局土地開發總隊於本市重要開發區、各級學校及各地政事務所辦理控制點美化工程(見圖7)。市民倘若發現各式控制點有損毀情形,可通報當地地政機關呦!
